产品名称：干式变压器温度控制器BW-8602

一、概述：

     干式变压器温度控制器BW8602 BW-8602  XHBW8602系列(简称温控器)是为干式变压器稳定运行设计的一种智能温控器，采用高性能的单片机，配合其它接口电路，具有变压器绕组和铁芯温度的测量、显示和实时监控功能；具有冷却风机自动启动及风机手动/自动控制相互切换、风机定时启停控制、风机运行信号远传功能；具有超温报警输出、超温跳闸、铁心报警输出功能，能判别传感器开路等故障信号，保证了变压器在停、送电情况下，温控器不会误发超温报警或超温跳闸等信号；具有掉电保存各通道测量值的“黑匣子”功能；具有温度模拟输出功能；具有RS485通讯和标准4-20mA模拟电流输出功能，实现远程的温度和状态监控。

二、技术数据：

基本技术参数 环境温度：-10～+55℃ 环境湿度：<90％

工作电压：220VAC(+10％，-15％) 工作频率：48Hz～62Hz

传感器类型：Ptl00 测量范围：-30.0～240.0℃

测量精度：±1％FS 分辨率：0.1℃

控制输出容量：5A/250VAC 5A/30VDC(阻性)

风机输出总容量：7A/250VAC 温控器功耗：≤8W

外形尺寸：80x160x140m(高x宽x深) 开孔尺寸：76 x152 mm(高x宽)

标准 生产标准：JB/T7631—2005《变压器用电子温控器》行业标准

三、产品型号：

四、功能操作：

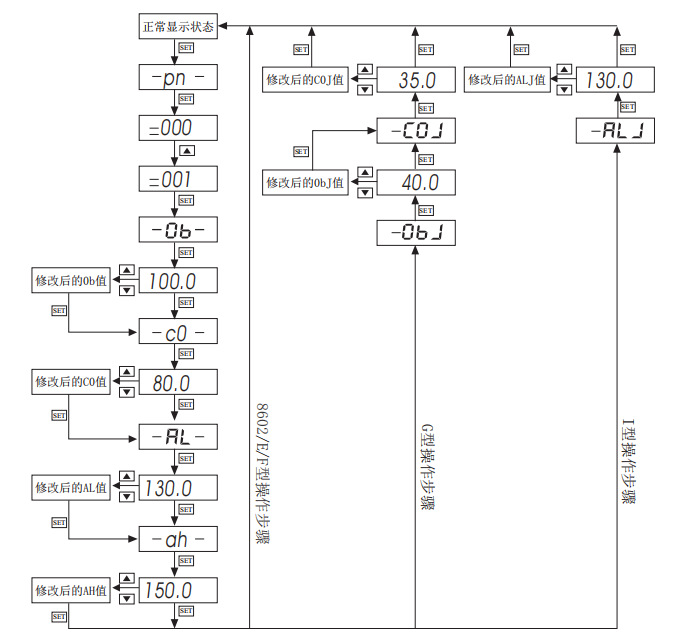

 参数设定功能

 参数提示符含义如下：

 0b：风机启动值               C0：风机停止值

 AL：超温报警目标值         AH：超温跳闸目标值

 ObJ：环境风扇启动值       C0J：环境风扇停止值

 ALJ：铁芯超温报警目标值

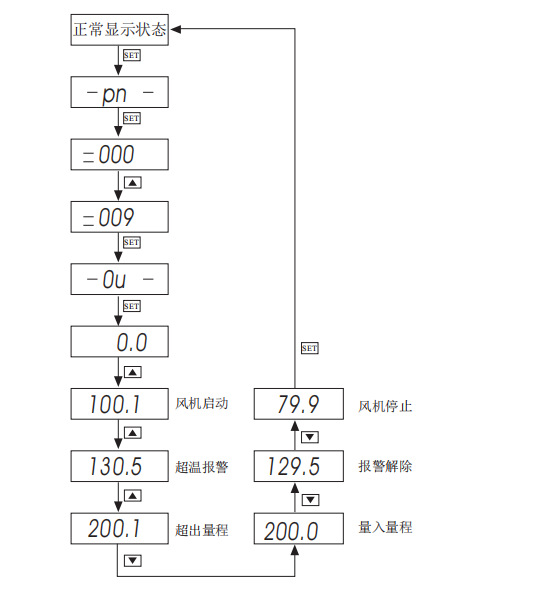

模拟风机、报警、故障输出

注：G/IP型温控器无模拟故障输出功能；实际动作温度点以温控器内部参数(PN=001参数设置)为准。

4-20mA电流输出型(E型)

在通用功能基础之上，输出与检测温度值成线性对应关系的独立的3路(4路) 4~20mA电流信号，可以直接与远端A/D卡相连，以组成集散式监控系统(DCS系统)

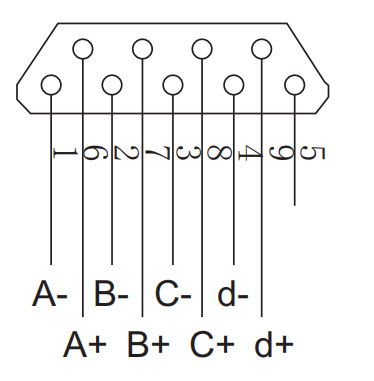

在温控器内部，A+、B+、C+、d+是相连的，若用户的采集系统与之相矛盾，请在订货前说明。我们通常提供A/B/C三相电流输出，如用户需加d路电流输出，请在订货前说明。

电流输出的技术要求

负载电阻R≤500欧; 输出精度：±1％FS

温控器测量的温度与输出电流的对应曲线和关系式

温度与电流的关系式：I=(16T/200)+4

其中：T为某相绕组温度值(℃)

        I为与该相温度对应的电流值(mA)

RS485/232通讯型(F型)

请参看《通讯规约说明》(另附)。

五、产品接线：

后板接线图说明(以BW8602为例)

风机控制(J1)为有源输出，用户请勿外接电源。

当型号为BW8602G时,端子5、6(J2)为环境风扇控制输出。

当型号为BW8602I时，端子5、6(J2)为铁芯超温报警输出。

当门 柜报警、故障报警或超温报警时，用户可按温控器面板上的消 音 按 键，取消声响报警，10分钟后温控器恢复声响报警功能。

以上示意图仅供参考，具体接线请用户以温控器后板接线图为准。

六、产品照片：
