一、概述: 自控温伴热电缆、自控温电热带、自控温加热电缆是一种可以随环境温度变化，自动调整发热功率的特种加热控温用电缆，具有自动加热与控温双重功能。 自控温伴热电缆、自控温电热带、自控温加热电缆的部件--自控温导电线芯采用经过长期使用，性能优良的产品，其控温的稳定性和长期使用性能都同类产品。 二、产品执行标准：本产品按企业标准Q/AHF11制造。 三、自控温加热电缆结构： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 四、规格型号： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 结构说明： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ZKWD 型大使用长度（米）与熔断器规格
| 标准功率 (W/m) | 起动温度(℃) | 熔断器规（A） | |||
| 15 | 20 | 30 | 40 | ||
| 08 |
10 0 -30 |
205 127 112 |
- 174 149 |
- 205 205 |
- - - |
| 15 |
10 0 -30 |
139 91 78 |
163 121 104 |
- 163 157 |
- - 163 |
| 25 |
10 0 -30 |
86 57 50 |
114 73 66 |
123 110 99 |
- 123 123 |
| 31 |
10 0 -30 |
67 |
88 58 51 |
104 87 75 |
- 104 104 |
ZKWZ型大使用长度（米）与熔断器规格
| 标准功率 | 起动温度℃ | 熔断规格（A） | ||
| 15 | 20 | 30 | ||
| 14 |
10 -20 -40 |
76 70 67 |
101 93 90 |
146 134 128 |
| 30 |
10 -20 -40 |
41 38 37 |
56 51 50 |
82 76 73 |
| 47 |
10 -20 -40 |
29 27 26 |
39 36 34 |
57 53 52 |
指标
| 项目 | 指标 | |
| ZKWD 型 | ZKEZ 型 | |
| 额定电压（V） | 220 | 220 |
| 高维持温度（℃） | 65 | 120 |
| 高承受温度（℃） | 85 | 185 |
| 底安装温度（℃） | -30 | -40 |
管道伴热
当自控温加热电缆为管道伴热时，如果要确定所需自控温加热电缆的功率，缠绕节距和长度，需要知道管道所要维持的温度、底环境温度、管道尺寸，保温层的材料和厚度：
一、计算损失
1、确定维持温度Tm 和底环境温度Ta之间的温差：△T=Tm-Ta .
2、从表1中查出保温材料系数Ki.
3.根据管道尺寸和保温层厚度，从表2中查出热损失系数Qa,若管道在室内，则所得热损失系数应乘以0.9。
4.管道的热损失Qp=△T×Ki × Qa.
二、选择所需自动控温加热电缆的功率。

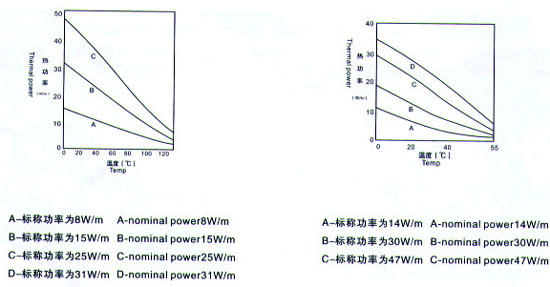

从热功率一温度特性曲线中选择自控温加热电缆的功率输出Qh应等于或大于管道的热损失Qp ,对于非金属管道，曲线中的Qh应乘以0.7。
在有些情况，选用比计算的管道热损失Qp低的功率输出的自控温加热电缆也可以获得满意的效果。此时，电缆需螺旋缠绕在管道上，缠绕节距和长度的计算步骤如下：
1.计算功率扩大系数 功率扩大系数RP=QP÷Qh
2.确定节距 根据计算出的RP值和管道尺寸，查表3可以确定所需的节距P。
3.确定长度 电缆长度Lh由下式确定 ：LH：Lp×Rp (Lp为管道长度）。
表1 典型管道保温材料系数
| 保温材料 | 保温材料系数(Ki) |
| 玻璃棉 | 1.00 |
| 硅酸钙 | 1.48 |
| 泡沫聚氨酯 | 0.67 |
| 泡沫橡胶 | 1.19 |
| 矿渣棉 | 1.29 |
| 泡沫玻璃 | 1.48 |
| 膨胀珍珠岩 | 1.90 |
阀门伴热
自控温伴热电缆、自控温电热带、当自控温加热电缆为阀门伴热时候，如果要确定所需自控温加热电缆的功率、缠绕节距和长度，需要知道阀门所要维持的温度、低环境温度、阀门尺寸、保温层材料和厚度。
一、计算热损失
1.确定维持温度Tm和低环境温度Ta之间的温差△T=Tm-Ta
2.从表1中查出保温材料系数Ki
3.根据阀门尺寸和保温层厚度，从表4中查出热损失系数Qb。 若阀门在室内，则所得热损失系数应乘以0.9。
4.阀门的热损失Qv=△T×Ki × Qb
二、选择所需自控温加热电缆的功率
从热功率-温度特性曲线中，查出在所要维持的温度时自控温加热电缆的功率输出Qb.对于非金属阀门，查出的Qh就乘以0.7。
三、计算功率扩大系数
电缆长度Lh由下式确定：Lh=Nv×Rp(Nv为阀门个数）。
例 ：某室外6in的金属阀门2个，环境低温度为-30℃ ，要求维持温度为5℃，保温材料为硅酸钙，厚度为50mm。假设选用ZKWD25型电缆。
（1）计算温差△T=Tm-Ta=5-（-30）=35℃。
（2）从表1中查得，硅脂钙保温材料系数Ki=1.48.
(3)从表4中查得，6in的金属阀门，保温层厚度为50mm时，管道热损失系数Qb=0.56W/℃.
(4)阀门的热损失Qv=△T×Ki × Qb=35 ×1.48 ×0.56 =29.0W.
(5)从ZKWD型功率-温度特性曲线中，可以看出，在5℃时，ZKWD25型输出功率为27.2W/m.
(6)计算机功率扩大系数Rp=Qv÷Qh=29.0 ÷27.2 =1.06m.
(7)电缆长度Lh=Nv×Rp=2×1.06=2.12m.
自控温伴热电缆、自控温电热带、自控温加热电缆为管道法兰,接头或吊架等伴热时,可以根据图1确定所需电缆的长度.在图1中,纵坐标为发兰,接头或吊架的规格(吊架的规格由吊架的宽度决定),横坐标为每10℃温差所对就的电缆长度,用这个数值乘以温差再除以10就得到实际所需要电缆的长度.
例 :当温差为30℃时,2个10in法兰,1个10in接头,4个7in吊架所需电缆总长度的计算如下:
从图1中查得,10in 法兰和接头、 所对应的数值为0.175,7in吊架所对应的数值为0.175,总的所需长度为:(2×0.175+1×0.175+4×0.175)×30/10 =3.7m管道法兰,接头和吊架相当于伴热系统中的吸热装置,为其提供附加的伴热长度才能系统的稳定和正常运行.
对于2in以政规格的管道法兰和接头,每个装置选用0.1m长的电缆;对于2in以政规格的吊架,每个装置选用0.15m长的电缆.
