电磁流量计安装使用说明书四

传感器安装方向可水平、垂直或倾斜。

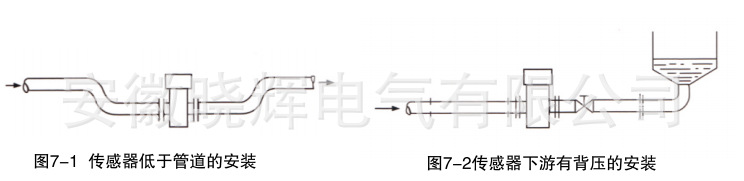

电磁流量计工作时，始终要求测量管内充满被测介质。水平安装时，为了确保这一点，必要时传感器安装位置的标高可以略低于管道的标高，如图7-1，或使传感器的下游具有足够的背压，如图7-2．

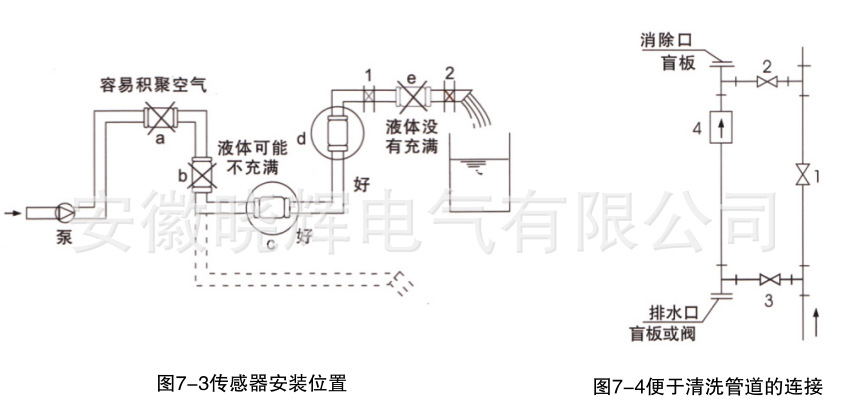

在垂直安装时，流动方向应该自下而上，这样才能确保传感器始终充满介质。推荐的安装位置如图7-3中c、d所示。
不管是水平安装或是垂直安装，在连续生产的工艺管道上，为了不影响生产，便于仪表维修拆装，传感器尽可能采用与原先主工艺管道并联安装（旁路管）的方式，对有严重污染要经常清洗的液体。
图7-4所示是传感器不卸下，在线清洗的安装实例。

大口径传感器的安装

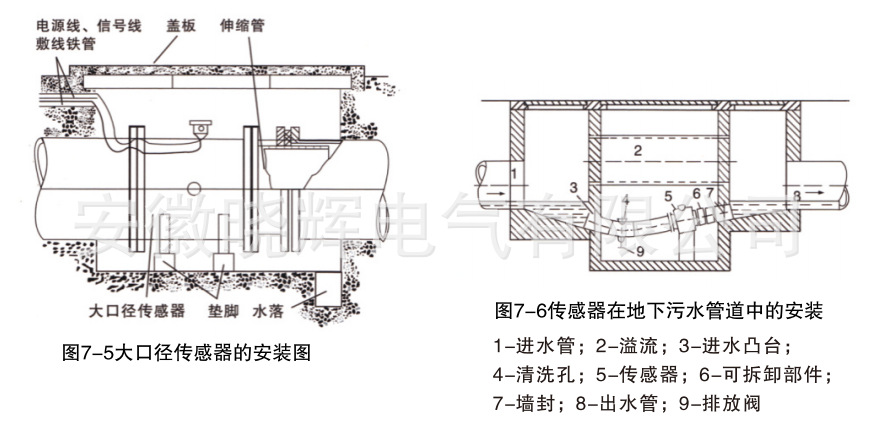

由于大口径管道在多数场合下是埋在地下的。因此大口径传感器在安装前应做好水泥地坑。图7-5所示是在给排水系统中常见的安装形式。水泥地坑应有足够的活动空间，侧壁埋敷设电缆的钢管，上有盖板防止雨淋，下有泄水管以免坑内积水而使传感器浸水。为了拆装方便，传感器应放在垫脚上，且在下游侧装有活络的伸缩管。图7-6是电磁流量计在地下水泥管污水排放系统中的安装实例。

聚四氟乙烯衬里传感器的安装

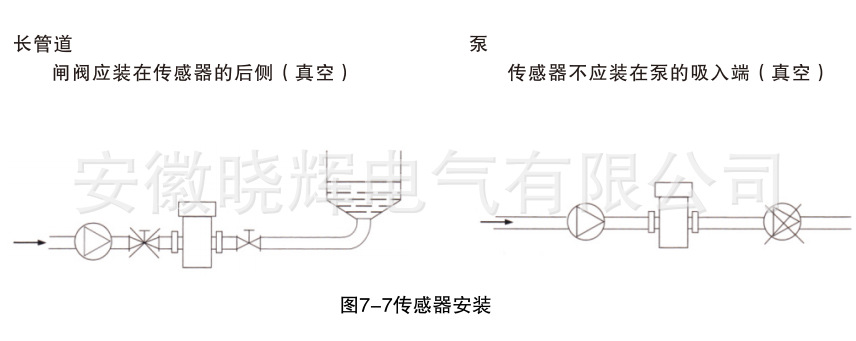

用聚四氟乙烯（PTFE）管材做的电磁流量传感器衬里，它与传感器测量管管壁一般不粘贴，因此，对真空负压是敏感的。管道内真空会抽瘪聚四氟乙烯衬里，使衬里呈波浪型拱起一典型的负压破坏形（M）态，这样破坏了电极的密封，传感器就不能工作了。因此，PTFE衬里的传感器不能用于负压系统，也应尽可能避免安装在可能产生瞬间负压的地方，如传感器不应装在泵的吸入端，闸阀应安装在传感器的后侧，如图7-7所示。

另外，PTFE翻边面部分不应有损伤或被切掉，否则介质会流入衬里背面而损坏绝缘。为了保护衬里翻边，有些制造厂在有PTFE衬里传感器的两侧法兰上安装接地环，防止PTFE翻边遭受意外损伤，在安装时不应拆去。保护接地环的材料可根据测量流体的腐蚀情况选择。

十一、传感器的接地：
1）传感器安装在金属管道上的接地
由于一般金属管道都与此大地连通，流动介质通过金属管道与大地电气连接，所以这一点一般均能满足。因此，电磁流量计并不要求非单独设置接地装置不可，尤其是小口径电磁流量传感器，但单独设置接地装置有利于仪表的可靠运行。
2）传感器安装在塑料管道或内壁有绝缘涂层、衬里、漆层的金属管道上的接地
当传感器安装在绝缘管道上时，两端必须安装金属短管或接地环，然后用导线连接，与流体“导通”，见图8-1。假如被测流体的腐蚀性很强，安装金属短管和接地环料上有困难时，可以在传感器两端的绝缘管道上打孔安装接地电级。接地电极采用耐蚀合金材料制成，用导线与传感器的接地螺钉连接。

3）传感器安装在阴极管道上的接地

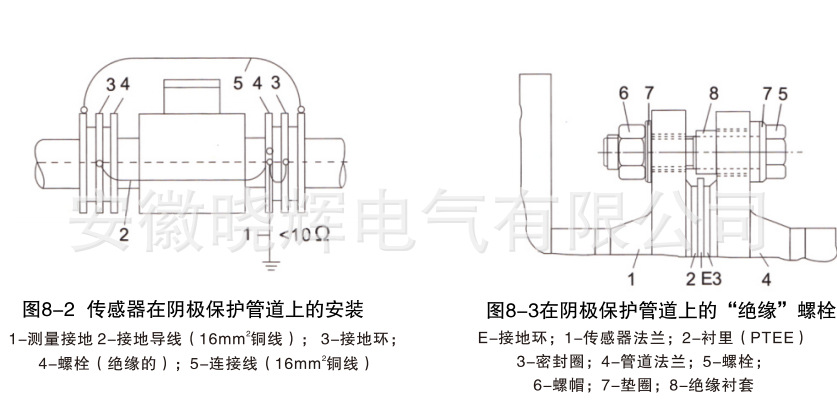

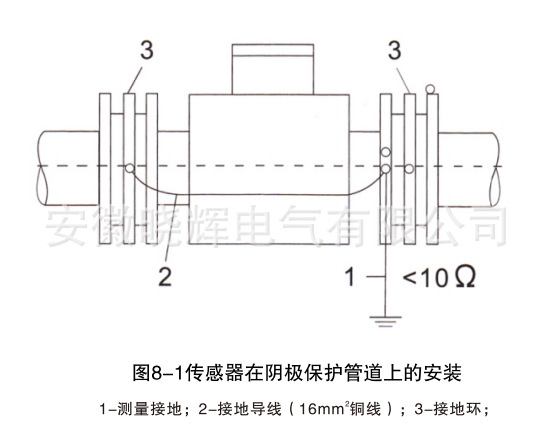

具有阴极防蚀的管道上传感器应与管道绝缘。传感器安装必须注意以下几点：（见图8-2）
·传感器必须与有阴极防保护的管道绝缘，以保证流动介质中的电动势不影响测量结果。
·传感器的两端面需装合适的接地环，传感器和接地环必须与管道法兰绝缘，两侧接地环应与传感器互相连接，而与管道间没有电气连接。
·两侧管道法兰用截面积为16m㎡铜线绕过传感器连接起来；
穿过法兰的连接螺栓应采用绝缘材料制造的衬套和垫圈，使螺栓与法兰隔离。见图（8-3）

4）传感器安装在管道杂波电流很强的场所

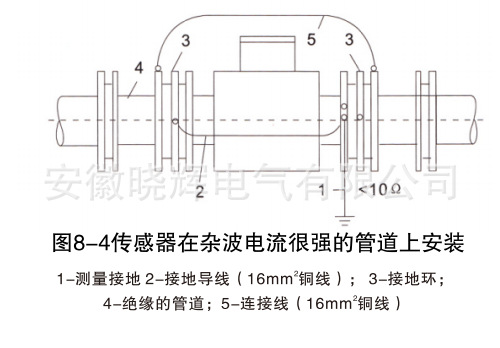

在管道杂波电流很强的场合，例如测量电解槽附近的管道中电解液流量时，杂波电流将会引起严重的干扰，在这种情况下，可采用如图8-4所示的安装、接地方法。

在传感器两端各接上一段绝缘管道，传感器与绝缘管道之间安装接地环。与一般的安装、接地方法一样，接地环与传感器的法兰一并与接地良好的接地棒连接。而绝缘管道两侧的工艺管道另外用连接线短路。漏电流主要从连接铜线分流短路，而从被测液体引入传感器信号回路的干扰就大大减少。
在安装环境有较强的漏电流和电场影响时，传感器必须单独接地。地线用总截面积不小于16m㎡的多股铜线，连接在埋于一定深度的接地棒上。

十二、电磁流量计安装中的注意事项

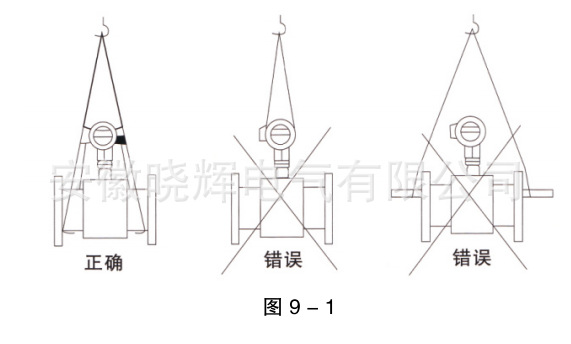

在搬运和吊装传感器时，应该将吊索套在传感器两端的颈部位置或吊环上，切勿在测量管内套入管棒进行吊装，以免损坏衬里（见图9-1）。在吊装和搬运过程中，必须防止传感器衬里和接线盒受碰撞而损坏。

在安装前，传感器的电极应该用酒精棉或清洁的回丝、纱布仔细擦拭，去除电极表面由于手摸等原因造成的油脂性沾污物质，因为电极表面的沾污会产生同相干扰和仪表零点漂移，使测量产生误差。
在安装新传感器时，*好在现场地面上将连接管、附件或阀门用螺栓紧固在传感器的两端，然后一起装入管路，使端面衬里不受损坏。
在传感器与管路紧固的过程中，每个螺栓都必须拧紧。密封垫圈的厚度要比较均匀，在上紧螺栓以后，试通一次液体，如无泄漏现象就可以了。
*后，密封垫圈的安装也是值得注意的。垫圈的孔径应与导管的衬里内径一样，安装时孔口要对准。如果对不准，突入管道衬里的那一部分垫圈就起了一个节流件的作用，严重偏心时还会破坏流速的对称分布，给测量带来不必要的误差。衬里为聚四氟乙烯的传感器，在工作温度下运行半天后，*好将法兰螺栓再拧紧一次。

十三、防雷功能说明

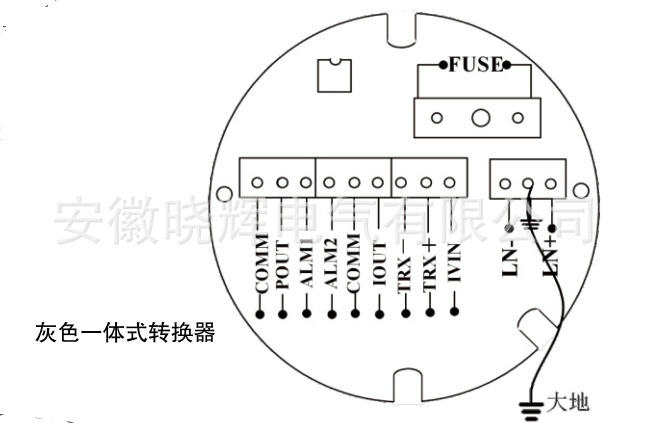

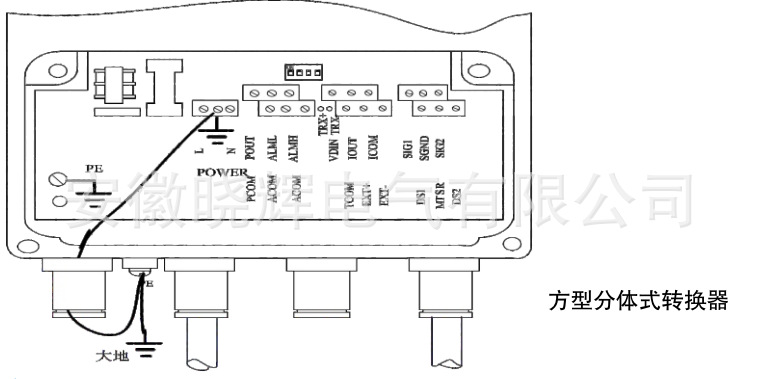

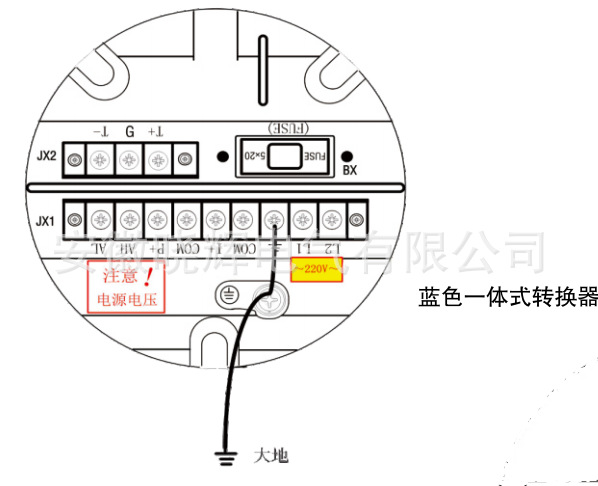

用户安装时务必一定要将转换器端子接地点与壳体连接后可靠接地，因为防雷气体放电器是通过壳体将雷击电流导入大地，若壳体没有可靠接地，一旦雷击时有人员操作转换器，可能造成、人身事故，具体详见连接示意图：
